螺纹管接头（外螺纹） (TOYOSILICONE HOSE 系列专用)
类别：TOYOX接头 发布时间：2024-04-02 浏览：241次

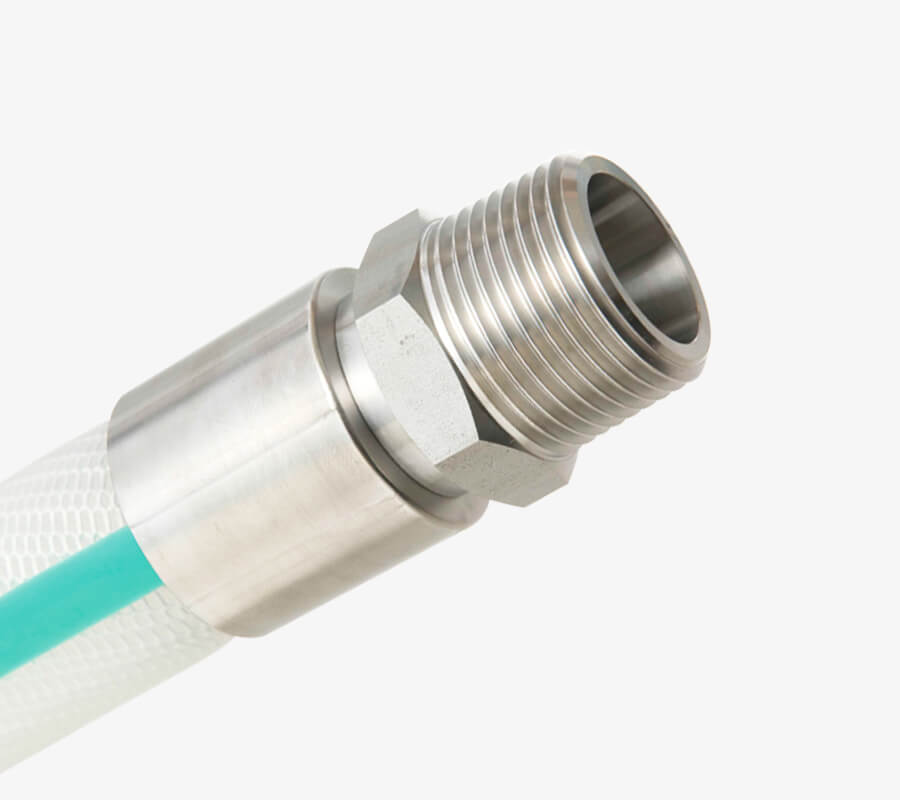

螺纹管接头（外螺纹） (TOYOSILICONE HOSE 系列专用)
工厂设备配管用、各种机器组装的接头（TOYOX胶管专用）
这个是胶管制造商设计的TOYOX胶管专用接头。
（竹笋接头・接头罩：SUS304）
减少泄漏和脱落故障，提高生产效率。
注意事项
*因螺纹部位有高低差，故不适合用于食品等配管。 可能会对食品的卫生方面有影响。
*此产品不单独销售
| 接头 | 螺纹 | 接头尺寸(mm) | ||||
| 型号 | 规格 | D | I | L | HEX | |
| 1 | 2 | |||||
| H01-9 | R3/8 | 7.5 | 15 | 60 | 17 | – |
| H01-12 | R1/2 | 10.5 | 18 | 63 | 22 | – |
| H01-19 | R3/4 | 16.5 | 20 | 69 | 27 | – |
| H01-25 | R1 | 22 | 22 | 73 | 35 | – |
| 胶管装配长度的容许范围（根据JISB8360） | ||
| 装配的长度＝mm | 容许范围＝mm | |
| 500未满 | 10 | 0 |
| 500以上 1000未满 | 15 | 0 |
| 1000以上 2000未满 | 20 | 0 |
| 2000以上 5000未满 | 1.00% | 0 |
| 5000以上 | 2.00% | 0 |
接头罩：SUS304
