TOYOCONNECTOR TC3-S胶管接头
类别:TOYOX接头 发布时间:2024-04-02 浏览:296次

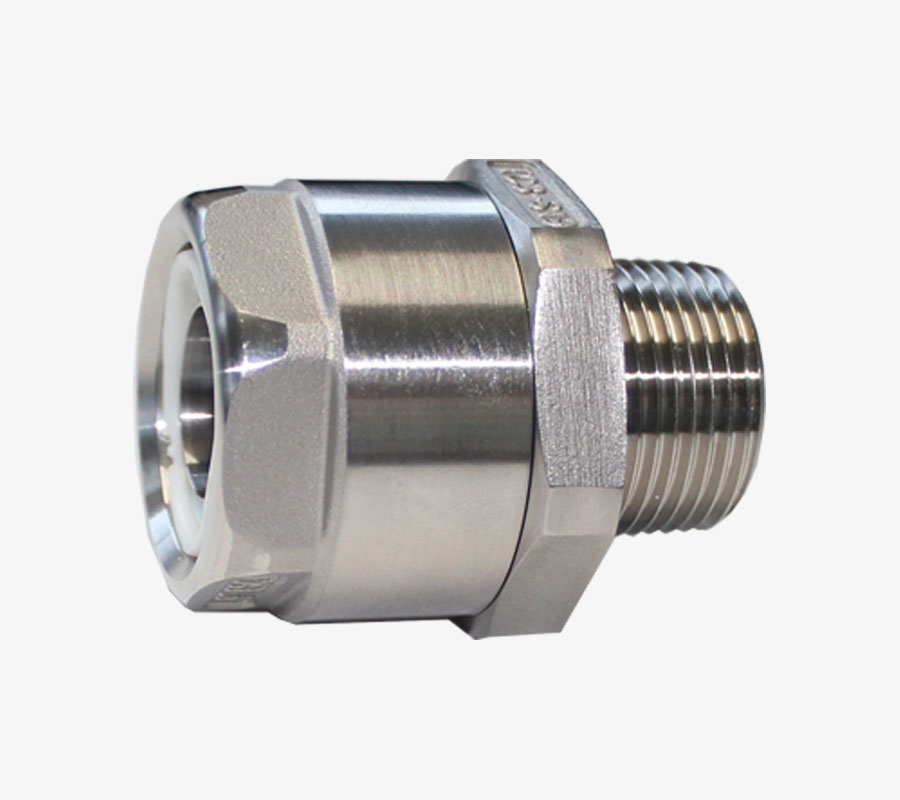

TOYOCONNECTOR TC3-S胶管接头
工厂设备配管用、各种机器组装的接头(TOYOX胶管专用)
TOYOCONNECTOR是胶管制造商设计的TOYOX胶管专用接头。
(材质:SUS/圆盖螺母型/接头规格:外螺纹)
该胶管接头能提高生产效率、保证安全、实现节能,防止胶管与接头之间产生流量不足、流体泄漏、胶管脱落等故障,提高在接头上安装胶管的操作性等。
建议您根据使用用途和使用条件选择合适的各种胶管.
注意事项
*因螺纹部位有高低差,故不适合用于食品等配管。 可能会对食品的卫生方面有影响。
型号 | 胶管内径尺寸(mm) | 螺栓规格 | 尺寸(mm) | 重量 | 包装单位 | |||
L | Φd1 | HEX1 | HEX2 | g | 个 | |||
TC3-S9-R1/4 | 9 | R1/4 | 43 | 7 | 29 | 24 | 100 | 20 |
TC3-S9-R3/8 | R3/8 | 43.5 | 7 | 29 | 24 | 100 | 20 | |
TC3-S12-R3/8 | 12 | R3/8 | 44.5 | 10 | 32 | 27 | 123 | 20 |
TC3-S12-R1/2 | R1/2 | 48 | 10 | 32 | 27 | 130 | 20 | |
TC3-S15-R3/8 | 15 | R3/8 | 44.5 | 11.5 | 36 | 31 | 157 | 20 |
TC3-S15-R1/2 | R1/2 | 48 | 13 | 36 | 31 | 145 | 20 | |
TC3-S19-R1/2 | 19 | R1/2 | 52 | 15 | 41 | 36 | 232 | 10 |
TC3-S19-R3/4 | R3/4 | 53.5 | 16.5 | 41 | 36 | 220 | 10 | |
TC3-S25-R3/4 | 25 | R3/4 | 56 | 20.5 | 49 | 42 | 338 | 10 |
TC3-S25-R1 | R1 | 59 | 22.5 | 49 | 42 | 320 | 10 |
圆盖螺母:SCS13(相当于SUS304)
套管:聚甲醛
橡胶密封垫圈:NBR
