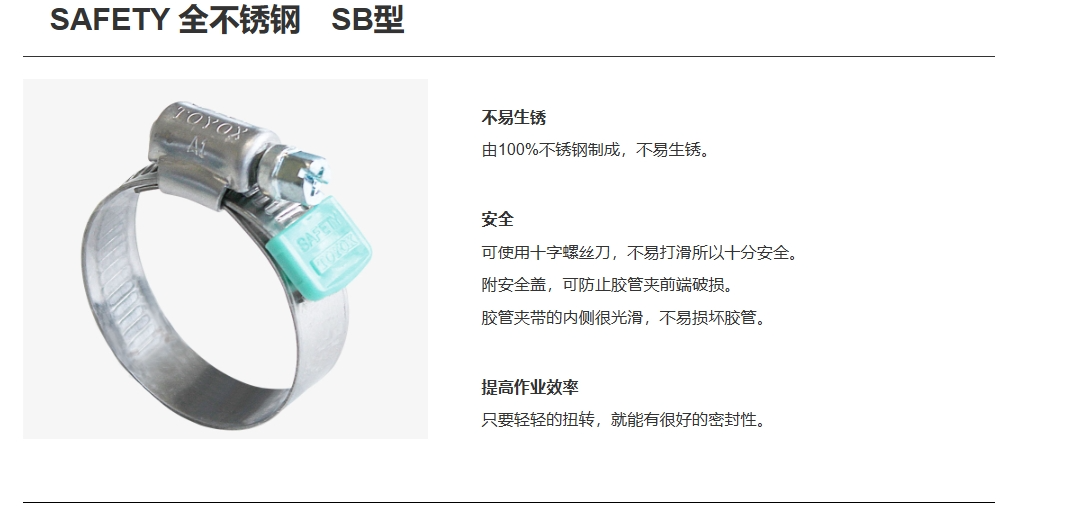

SAFETY 全不锈钢　SB型

类别：TOYOX接头发布时间：2024-03-29 浏览：38次

用途	各种胶管装配用胶管夹
材质	胶管夹：不锈钢SUS304 外壳：不锈钢SUS304 螺栓：不锈钢SUS304 安全盖：PE

型号	使用范围	适用胶管规格 / 内径(mm)							最大紧固扭矩	内含数量	包装单位
型号	外径(mm)	TOYORON	TOYOSPRING	DELIVER	ARROW	HITRUN	吸入	送排水	N・m	个	个
SB-12	8～12	4・6	6						3.5	10	100
SB-15	10～15	8・9	8・9		6.5・8	8.3			3.5	10	100
SB-17	11～17	9・10	9		8・9.5	11			3.5	10	100
SB-20	13～20	12	12	12.7		13.7			3.5	10	100
SB-22	16～22	15	15	15	13	13.7			3.5	10	100
SB-25	18～25	15	15	15			19		5.0	10	100
SB-30	22～30	19・21.5	19	19					5.0	10	100
SB-35	25～35	25	25	25			25		5.0	10	100
SB-40	27～40						32		5.0	10	50
SB-45	30～45	32	32	32				40	5.0	10	50
SB-50	35～50	38	38				38		5.0	10	50
SB-55	40～55			38				50	6.0	10	50
SB-60	45～60	45							6.0	10	50
SB-70	55～70	50	50				50	65	6.0	10	50
SB-80	60～80	63	63				65	75	6.0	10	20
SB-90	70～90	63	63						6.0	10	20
SB-100	85～100	75	75				75		6.0	10	20
SB-110	95～110		90				90	100	7.0	10	20
SB-120	105～120		100				100		7.0	10	20

※胶管夹宽度：SB-12～SB-22为9mm，SB-25～SB-120为13mm
※六角形部分的对边距离：7 mm
