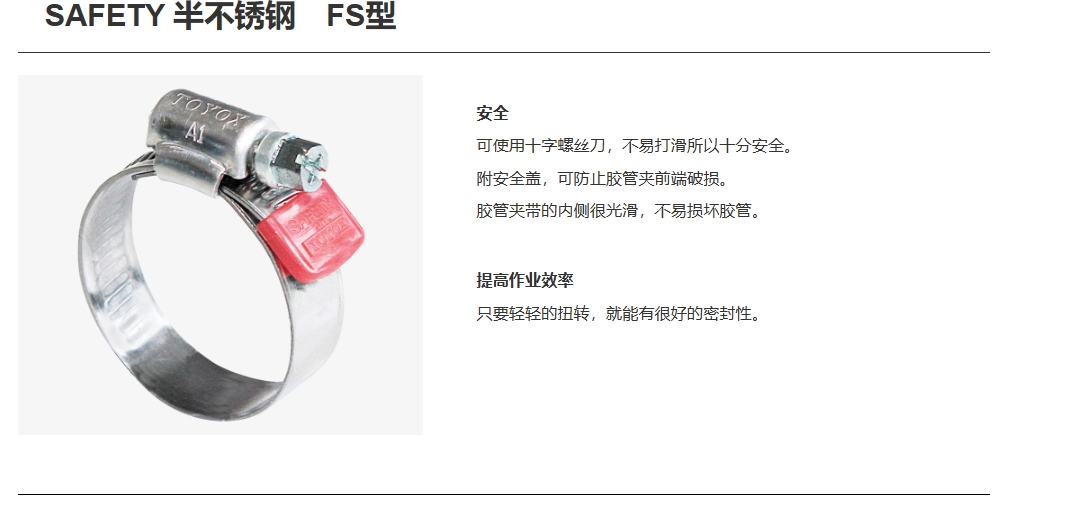

SAFETY 半不锈钢　FS型

类别：TOYOX接头发布时间：2024-03-29 浏览：255次

用途	各种胶管装配用胶管夹
材质	胶管夹：不锈钢SUS430 外壳：不锈钢SUS430 螺栓：铁(镀锌) 安全盖：PE

型号	使用范围	适用胶管规格 / 内径(mm)							最大紧固扭矩	内含数量	包装单位
型号	外径(mm)	TOYORON	TOYOSPRING	DELIVER	ARROW	HITRUN	吸入	送排水	N・m	个	个
FS-12	8～12	4・6	6						3.5	10	100
FS-15	10～15	8・9	8・9		6.5・8	8.3			3.5	10	100
FS-17	11～17	9・10	9		8・9.5	11			3.5	10	100
FS-20	13～20	12	12	12.7		13.7			3.5	10	100
FS-22	16～22	15	15	15	13	13.7			3.5	10	100
FS-25	18～25	15	15	15			19		5.0	10	100
FS-30	22～30	19・21.5	19	19					5.0	10	100
FS-35	25～35	25	25	25			25		5.0	10	100
FS-40	27～40						32		5.0	10	50
FS-45	30～45	32	32	32				40	5.0	10	50
FS-50	35～50	38	38				38		5.0	10	50
FS-55	40～55			38				50	6.0	10	50
FS-60	45～60	45							6.0	10	50
FS-70	55～70	50	50				50	65	6.0	10	50
FS-80	65～80	63	63				65	75	6.0	10	20
FS-90	75～90	63	63						6.0	10	20
FS-100	85～100	75	75				75		6.0	10	20
FS-110	95～110		90				90	100	7.0	10	20
FS-120	105～120		100				100		7.0	10	20
FS-140	125～140							125	7.0	10	20
FS-150	130～150						125		7.0	10	20
FS-165	150～165							150	7.0	10	20
FS-190	170～190								7.0	10	20
FS-215	195～215							200	7.0	10	20
FS-240	220～240								7.0	10	20
FS-270	250～270							250	7.0	10	20
FS-290	270～290								7.0	10	20
FS-320	305～320							300	7.0	10	20

※胶管夹宽度：FS-12～FS-22为9mm，FS-25～FS-320为13mm
※六角形部分的对边距离：7 mm
