TOYOCONNECTOR TC3-B接头
类别:TOYOX接头 发布时间:2024-04-01 浏览:257次

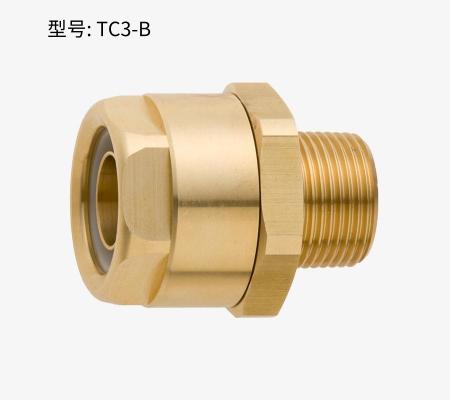

TOYOCONNECTOR TC3-B接头
工厂设备配管用接头(TOYOX胶管专用)
TOYOCONNECTOR是胶管制造商设计的TOYOX胶管专用接头。
(材质:黄铜/圆盖螺母型/接头规格:外螺纹)
该胶管接头能提高生产效率、保证安全、实现节能,防止胶管与接头之间产生流量不足、流体泄漏、胶管脱落等故障,提高在接头上安装胶管的操作性等。
建议您根据使用用途和使用条件选择合适的各种胶管。
连接面 | 连接方法 | 胶管内径尺寸(mm) / 接头规格 |
胶管一侧 | 圆盖螺母 | 9,12,15,19,25 |
机器一侧 | 外螺纹 | R1/4,R3/8,R1/2,R3/4,R1 |
型号 | : | TC3-B |
---|---|---|
流体 | : | 空气 油 水(饮用除外) |
主材质 | : | 黄铜 |
材料详情 | : | 接头:黄铜 圆盖螺母:黄铜 橡胶密封垫圈:NBR 套管:聚甲醛 |
功能 | : | 简单插入标准化作业节能防止泄漏和脱落再利用 |
注意:因螺纹部位有高低差,故不适合用于食品等配管。
可能会对食品的卫生方面有影响。
型号 | 螺栓规格 | 尺寸(mm) | 重量 | 包装单位 | |||
L | Φd1 | HEX1 | HEX2 | g | 个 | ||
TC3-B9-R1/4 | R1/4 | 42.5 | 7 | 29 | 24 | 102 | 20 |
TC3-B9-R3/8 | R3/8 | 43.5 | 7 | 29 | 24 | 108 | 20 |
TC3-B12-R3/8 | R3/8 | 44.5 | 10 | 32 | 27 | 127 | 20 |
TC3-B12-R1/2 | R1/2 | 48 | 10 | 32 | 27 | 141 | 20 |
TC3-B15-R3/8 | R3/8 | 44.5 | 11.5 | 36 | 31 | 159 | 20 |
TC3-B15-R1/2 | R1/2 | 48 | 13 | 36 | 31 | 167 | 20 |
TC3-B19-R1/2 | R1/2 | 52 | 15 | 41 | 36 | 239 | 10 |
TC3-B19-R3/4 | R3/4 | 53.5 | 17 | 41 | 36 | 241 | 10 |
TC3-B25-R3/4 | R3/4 | 56 | 20.5 | 49 | 42 | 345 | 10 |
TC3-B25-R1 | R1 | 59 | 22.5 | 49 | 42 | 357 | 10 |
